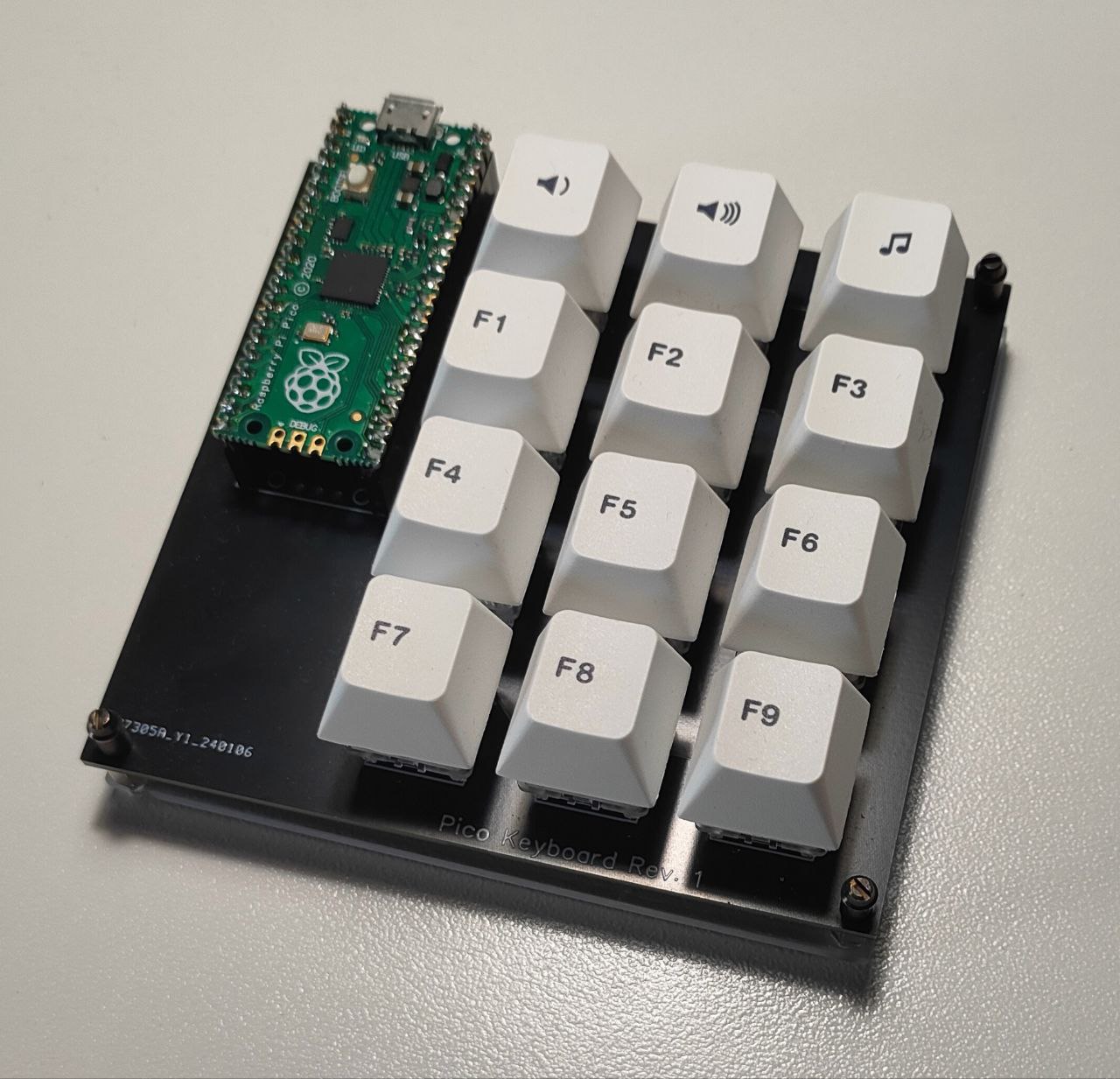

Primo progetto che mi ha iniziato alla microelettronica. Un semplice macropad a 12 tasti che è anche stato oggetto della mia tesi di laurea triennale (qui).
Circuito: PCB custom
MCU: Raspberry pi Pico RP2040
Hot-swappable: no
Case: semplice base in acrilico

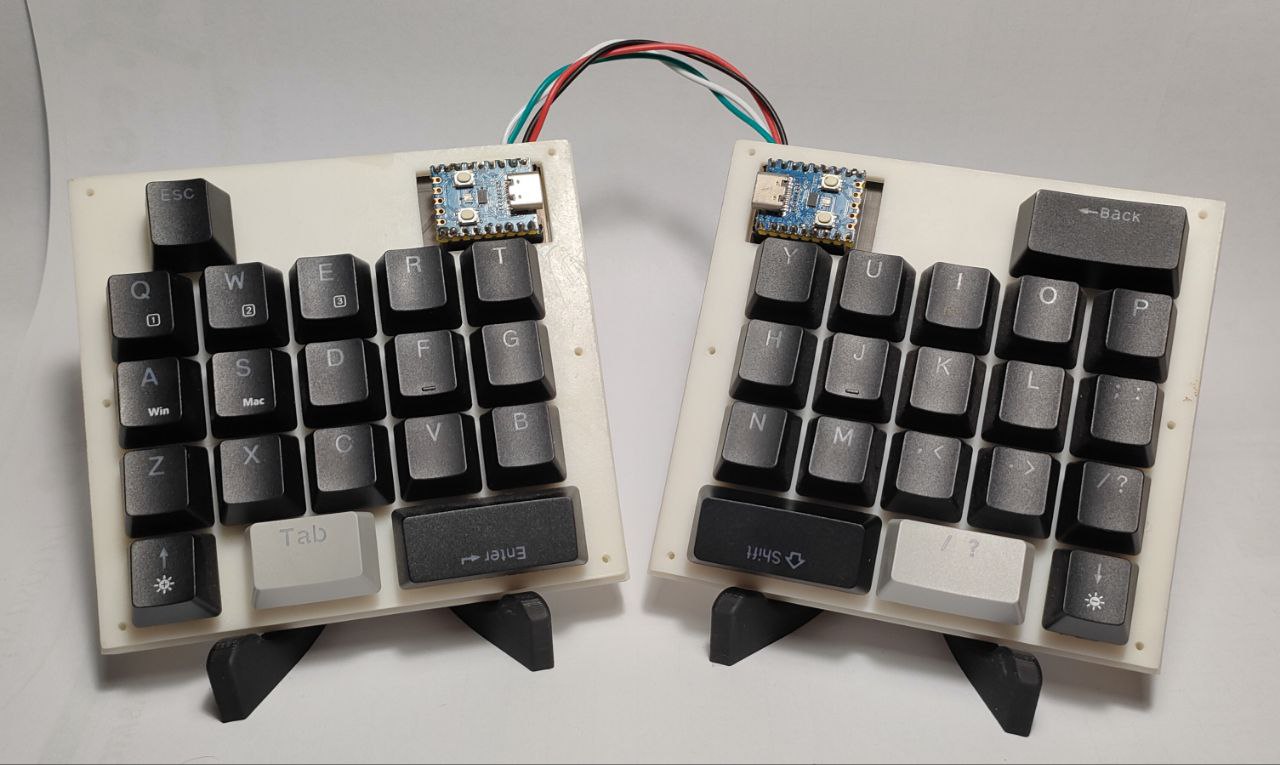

Tastiera minimale ortolineare separata. Primo design progettato da zero in completa autonomia.
Circuito: PCB custom (design originale)
MCU: Raspberry pi Pico RP2040 Zero, x2
Hot-swappable: no
Case: SLA resin 9000R (design originale)

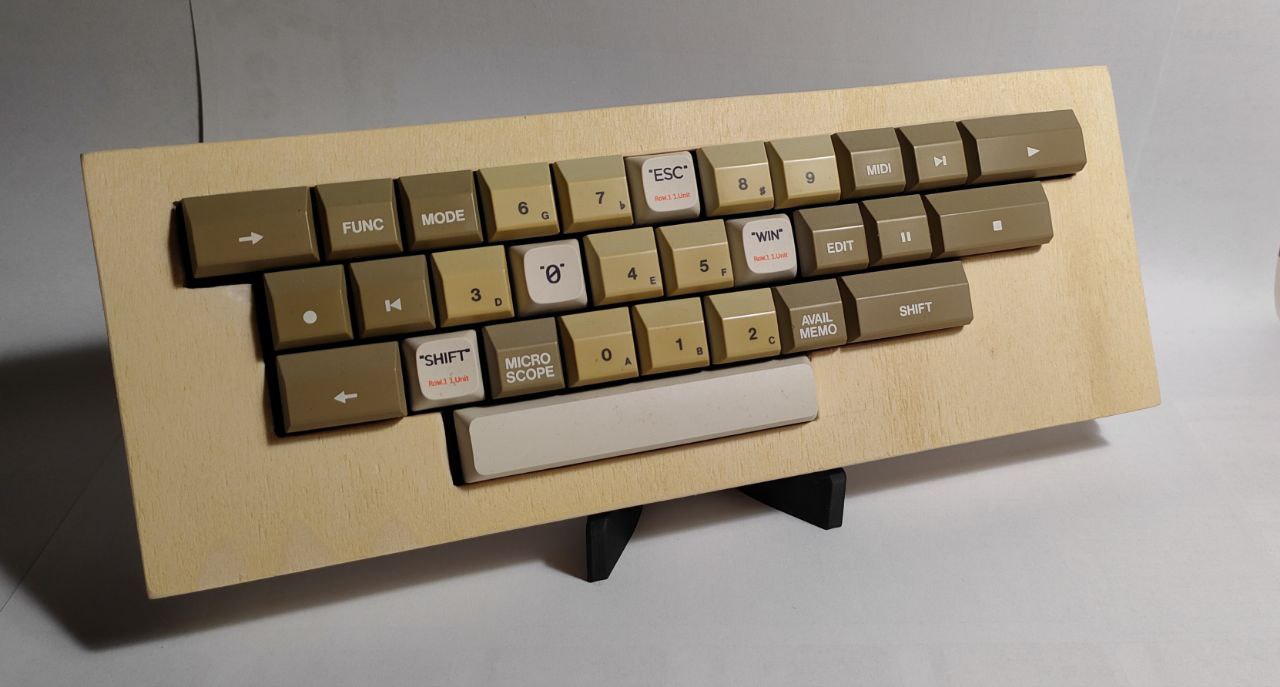

Design originale creato utilizzando dei tasti meccanici vintage (Alps) recuperati da un vecchio sequencer degli anni '80.

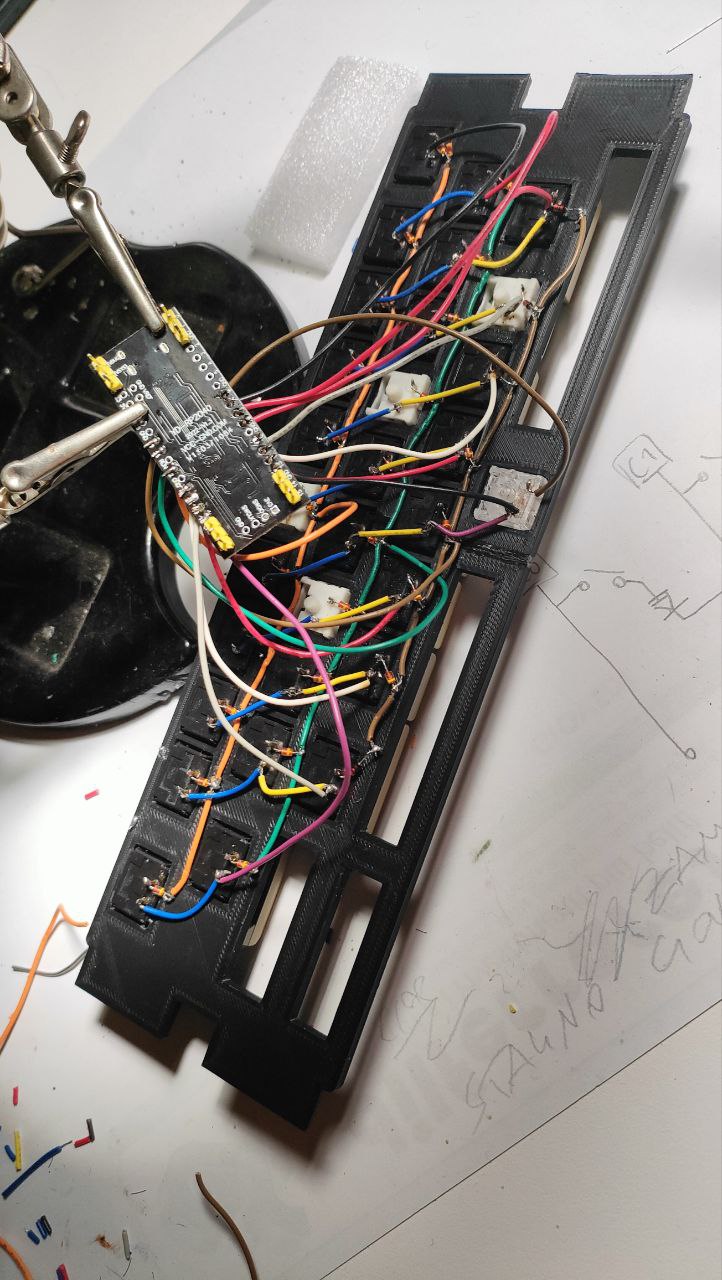

Circuito: Handwired (sempre utilizzando cavi recuperati dal sequencer)
MCU: VCC-GND RP2040 (Pico clone)
Hot-swappable: no
Case: compensato lavorato a mano col traforo

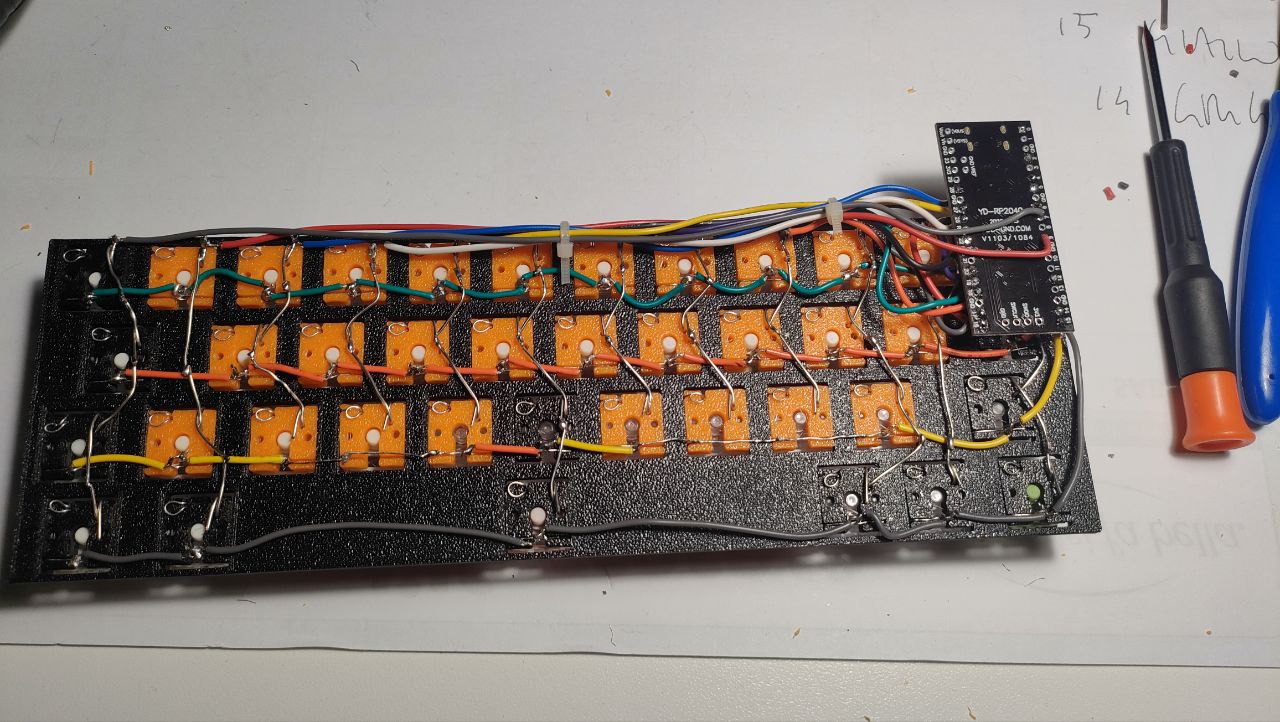

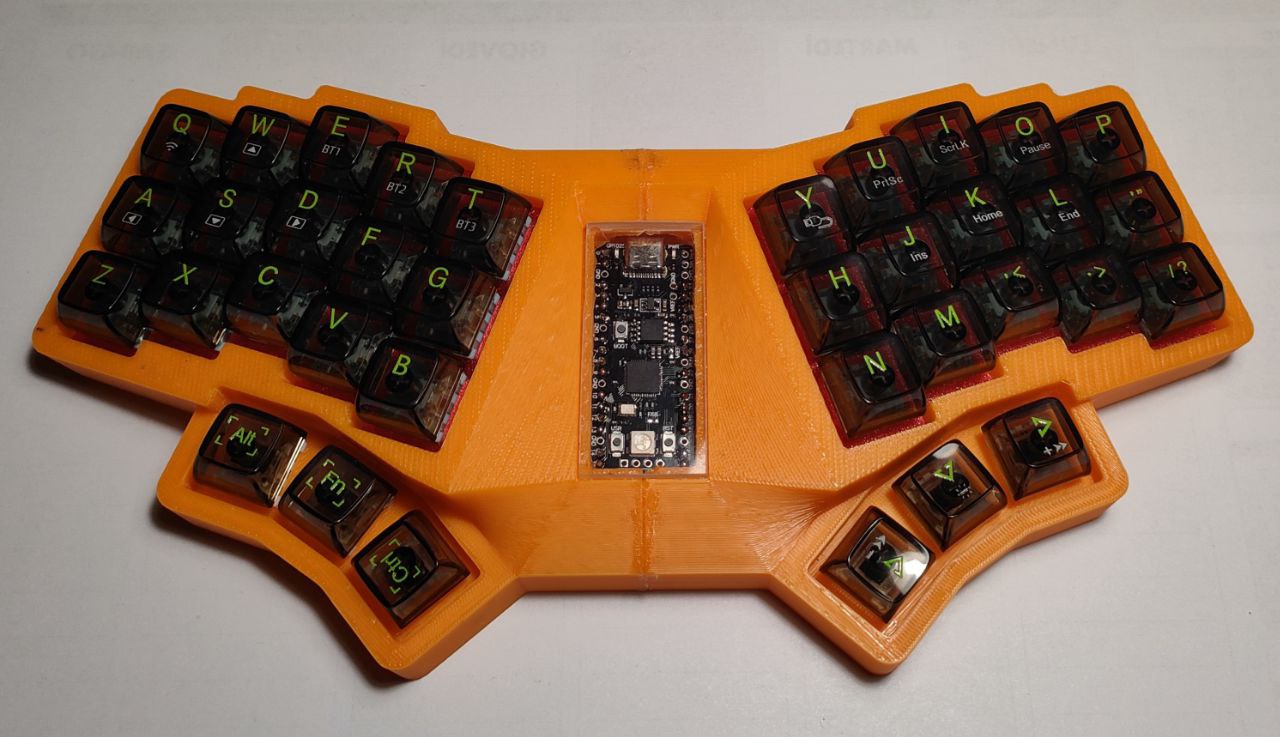

Polly40 è un modello di tastiera già esistente. La parte interessante di questo progetto è l'aggiunta di un pannello stampato in 3D che realizza di fatto il circuito e sostituisce il PCB. Il pannello è inoltre progettato per funzionare senza che i tasti vengano saldati, e riesce a fare questo utilizzando semplice hard wire invece dei comuni hot-swap sockets.
Versione originale: link

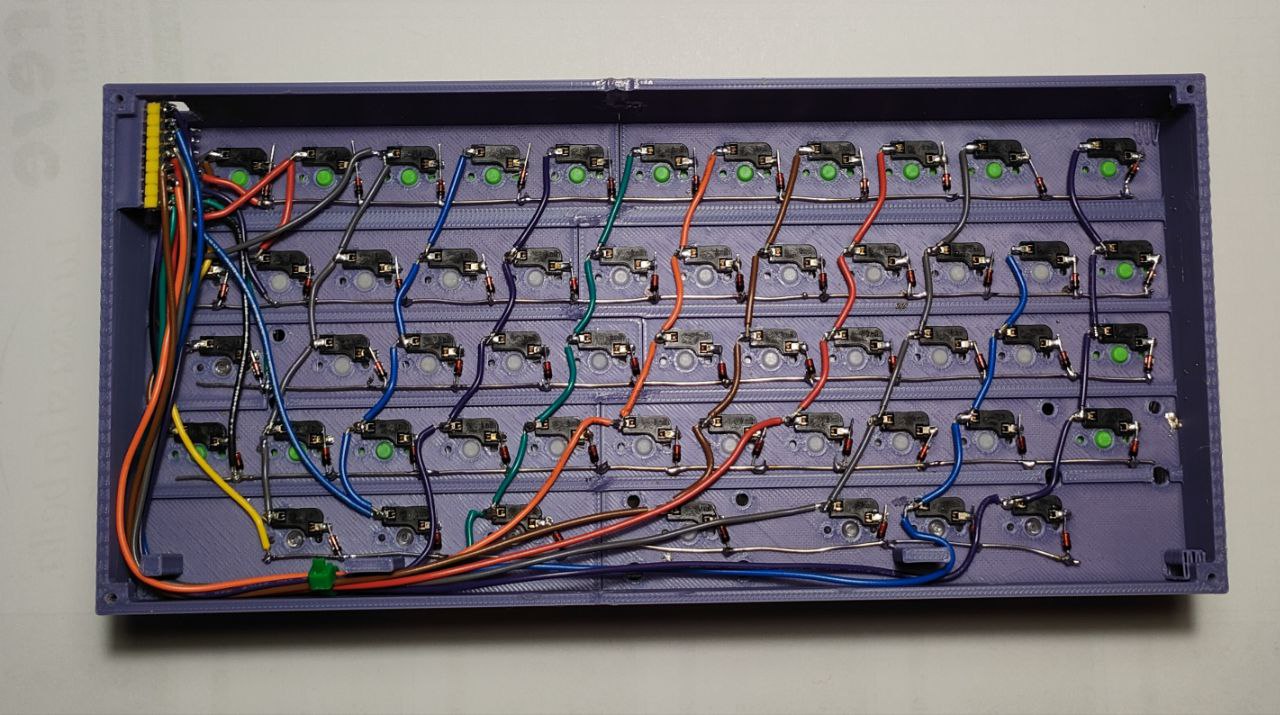

Circuito: connessioni realizzate a mano sul pannello modulare stampato in 3D
MCU: VCC-GND RP2040 (Pico clone)
Hot-swappable: si
Case: PLA, design originale modificato per supportare il pannello e il Pico

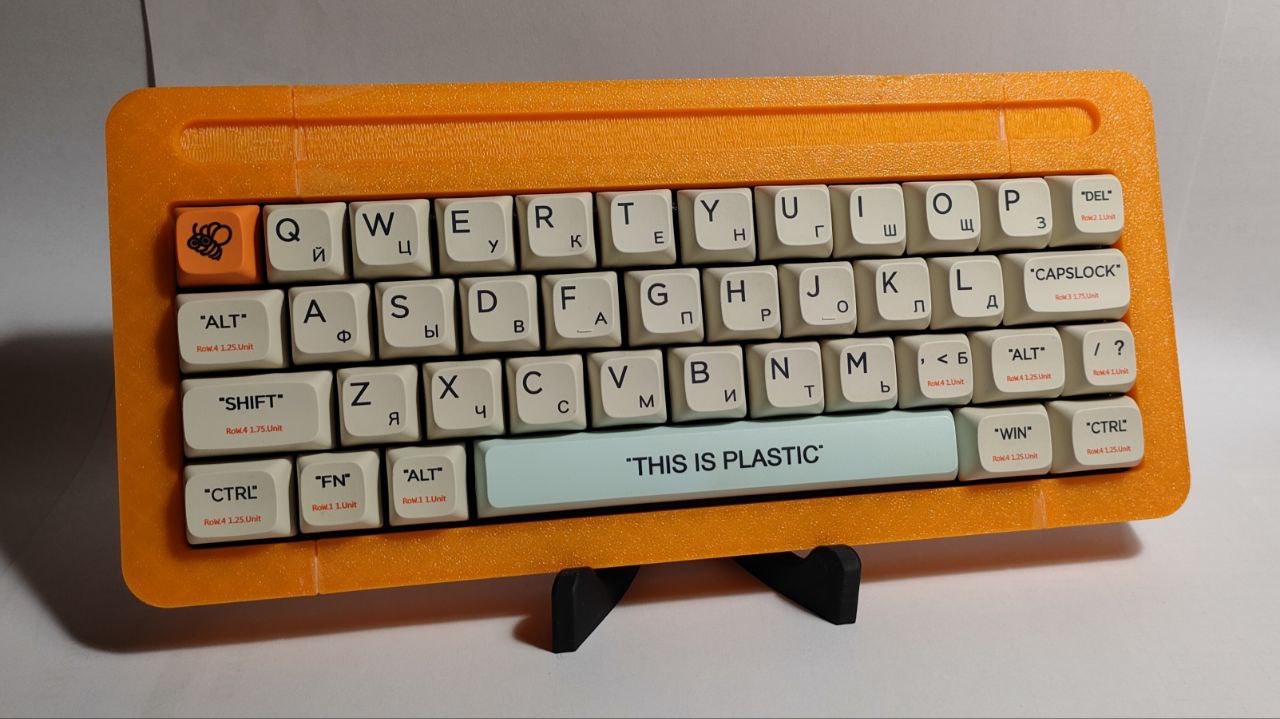

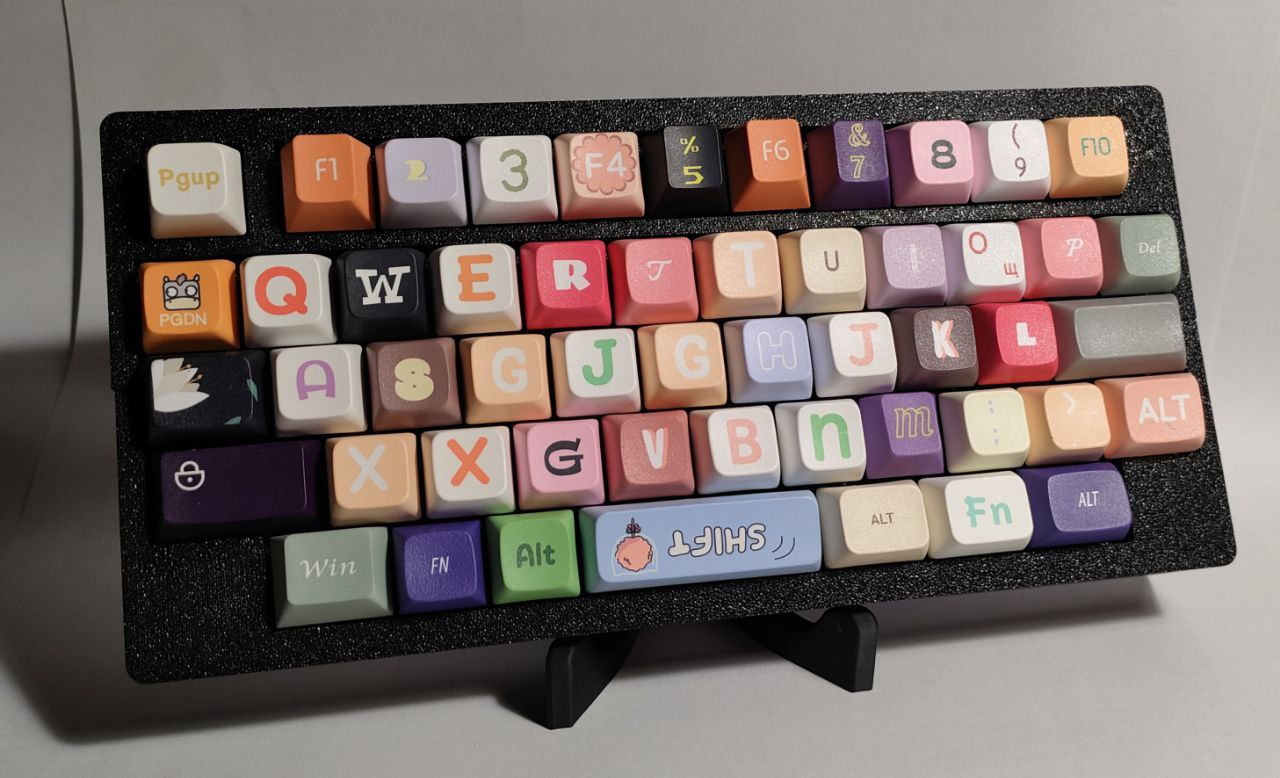

Design ispirato alla già esistente Raven50, ma ricreato intereamente da zero. Il design del pannello della Polly40 viene riproposto e migliorato, in particolare impiegando i comuni hot-swap sockets.

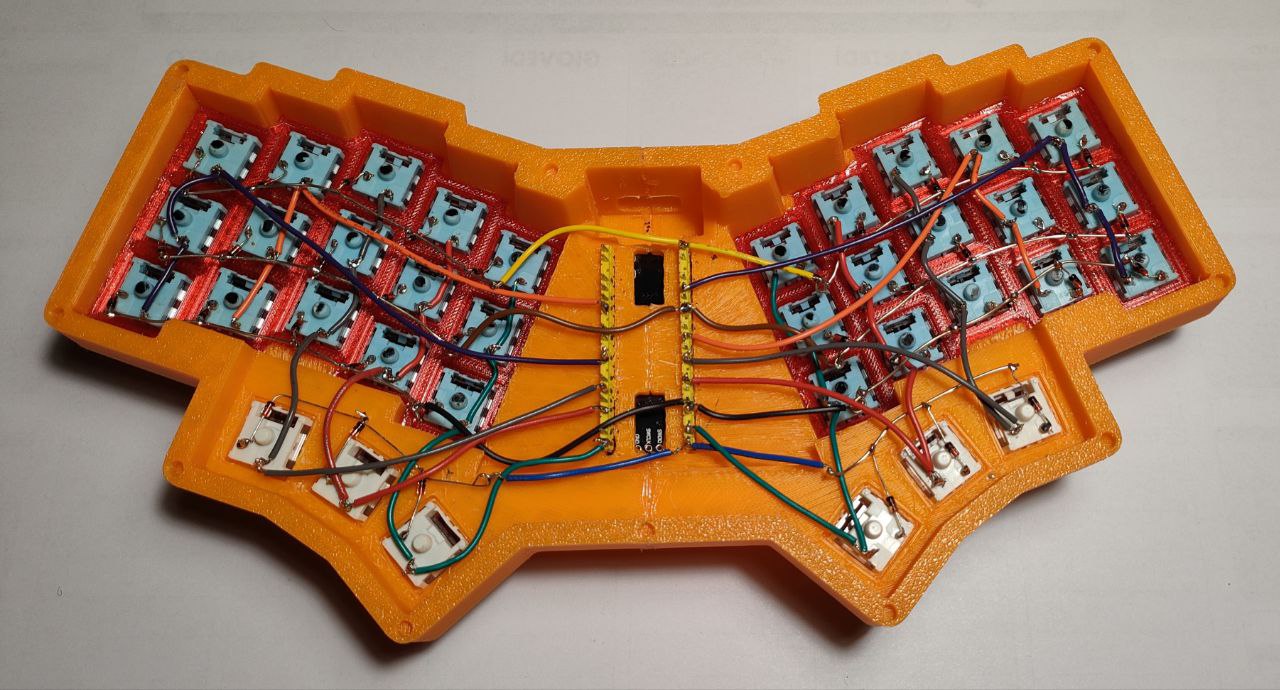

Circuito: connessioni realizzate a mano sul pannello modulare stampato in 3D
MCU: Raspberry pi Pico RP2040 Zero
Hot-swappable: si
Case: PLA (design originale)
Design già esistente, solo che è davvero molto bello e avevo voglia di costruirlo. L'unica modifica è stata quella di realizzare una parte della tastiera in TPU invece che in PLA per migliorare la sensazione tattile e il suono.
Versione originale: link
Circuito: Handwired
MCU: VCC-GND RP2040 (Pico clone)
Hot-swappable: no
Case: PLA e TPU

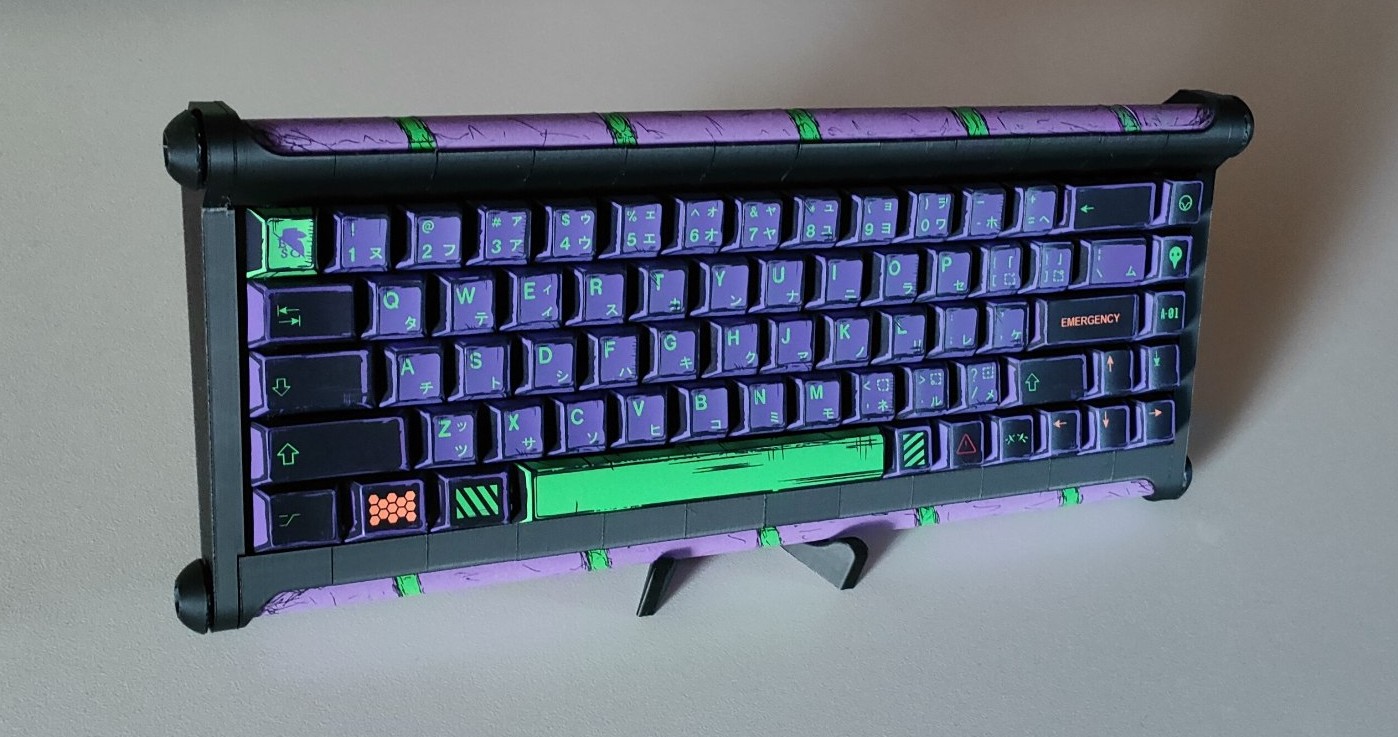

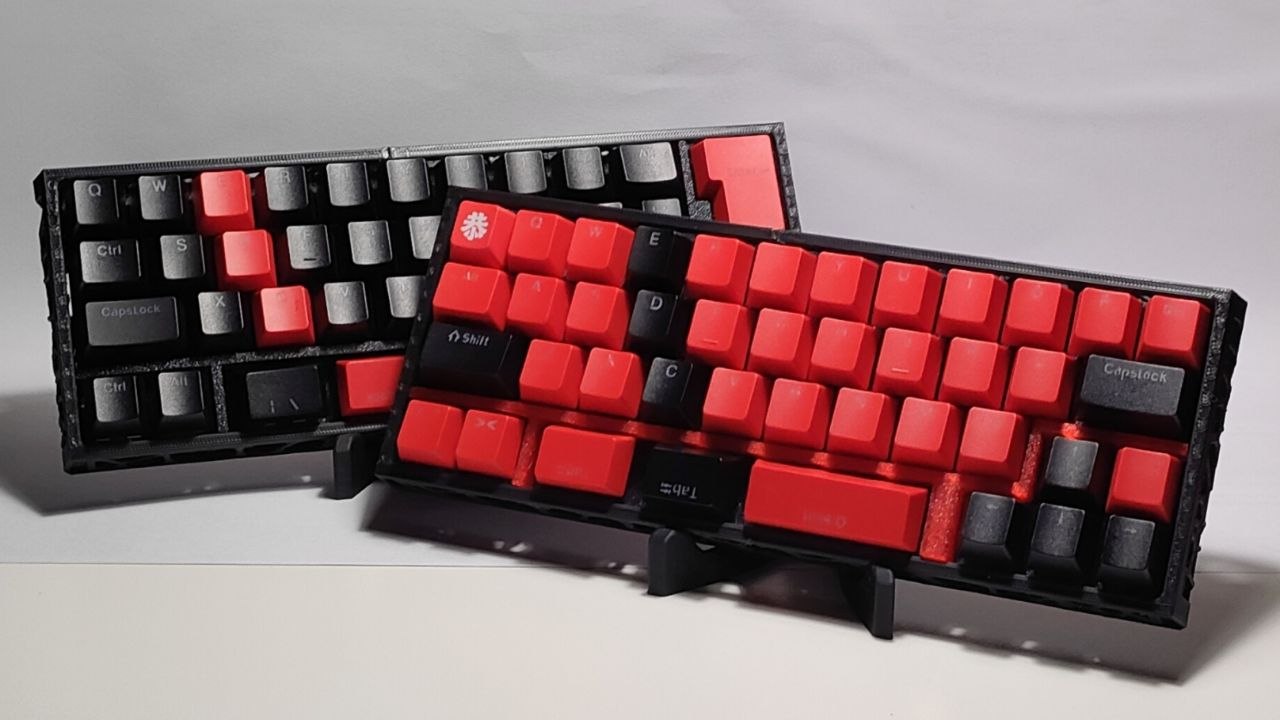

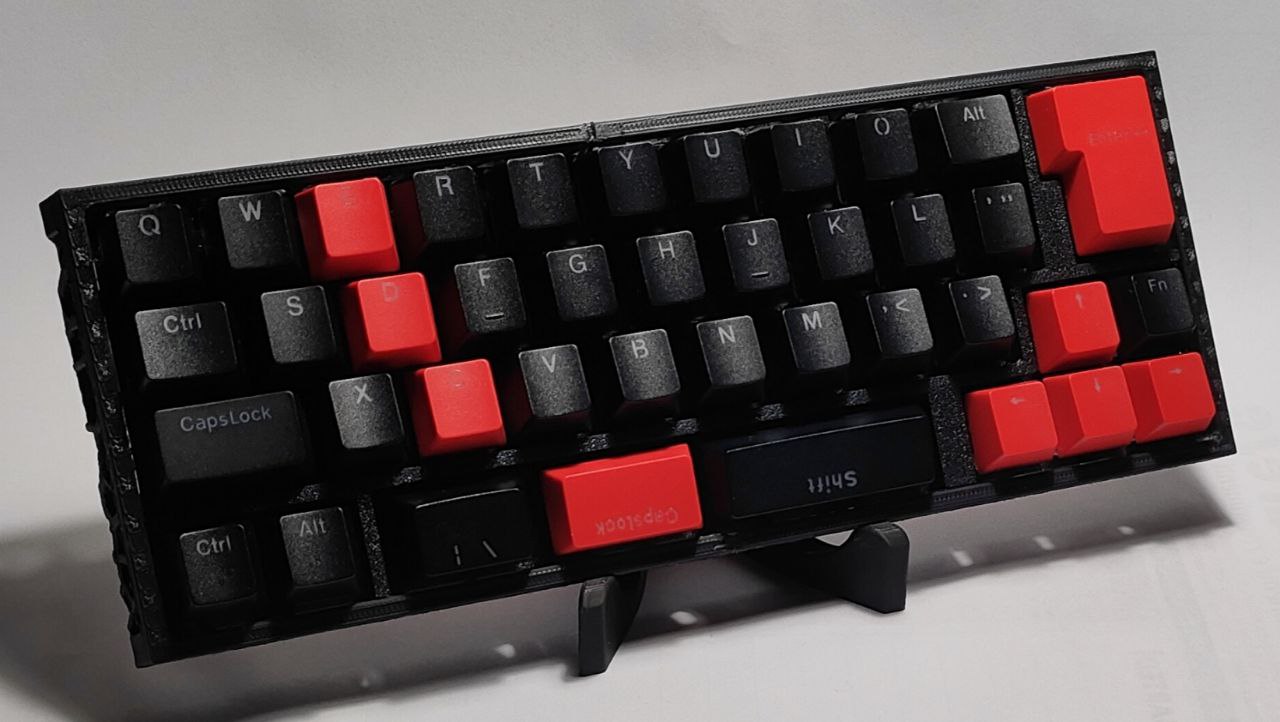

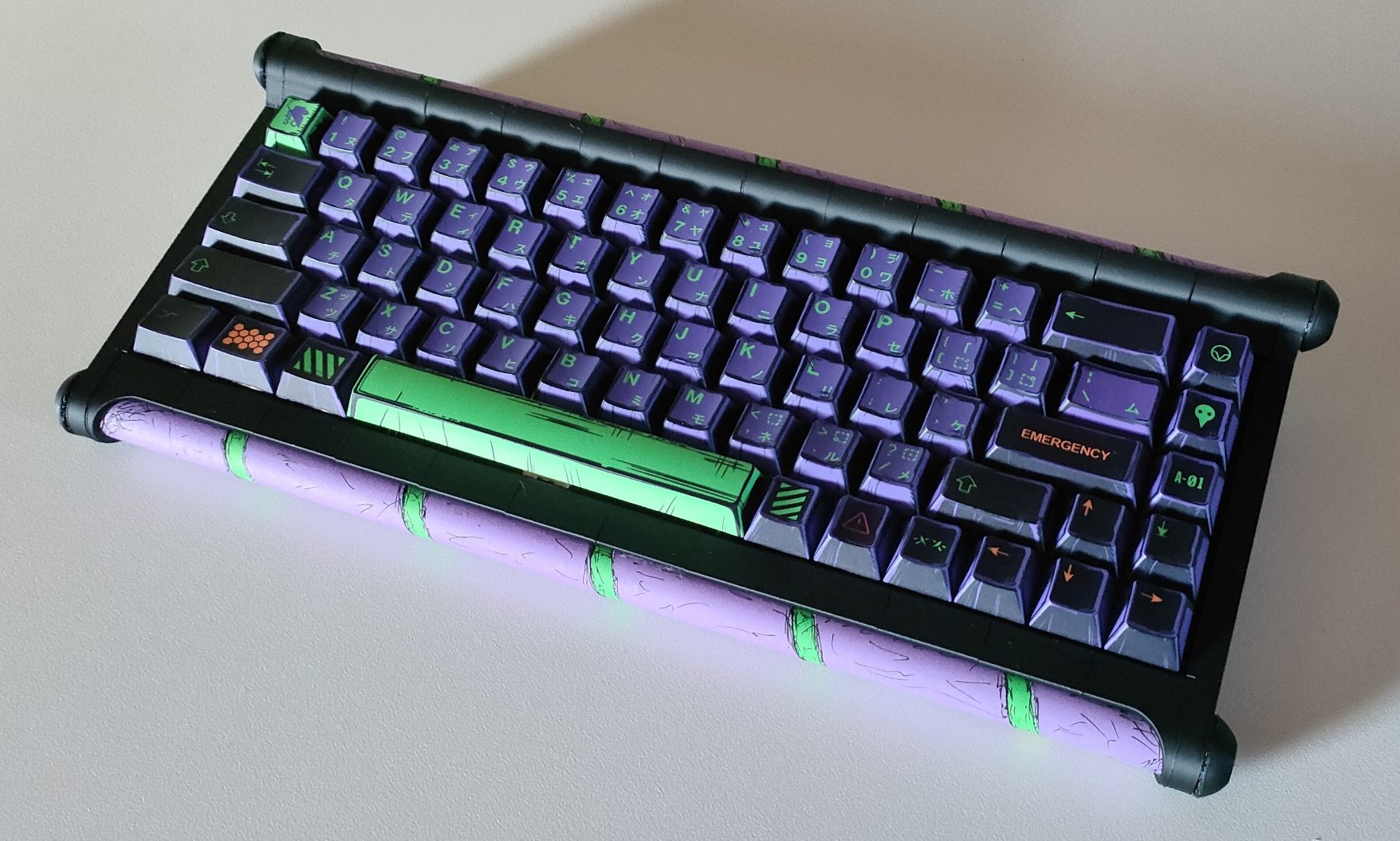

Design già esistente e molto particolare. Visto che la struttura del case rendeva terribilmente difficile realizzare un circuito handwired, e il design originale era stato pensato per un PCB, mi sono arreso a utilizzare un circuito stampato. Ho modificato il progetto per supportare un layout 65% (invece dell'originale 60%) e stabilizzatori montati su plate invece che su PCB. Il progetto originale prevedeva l'utilizzo di componenti in metallo aggiuntive (i tubi e le viti in particolare), ma ho deciso di modellarle in 3D e realizzarele in PLA con la stampante.
Versione originale: link
Circuito: PCB commerciale
Hot-swappable: no
Case: PLA
Design già esistente, ho apportato alcune modifiche al case per supportare il Pico e perché fosse stampabile come pezzo unico in un piatto di stampa 22x22cm. L'unica particolarità è che usa degli switch low-profile e dei keycaps con profilo DSA, risultando quindi molto bassa.
Versione originale: link
Circuito: handwired
Hot-swappable: no
MCU: VCC-GND RP2040 (Pico clone)
Case: PLA

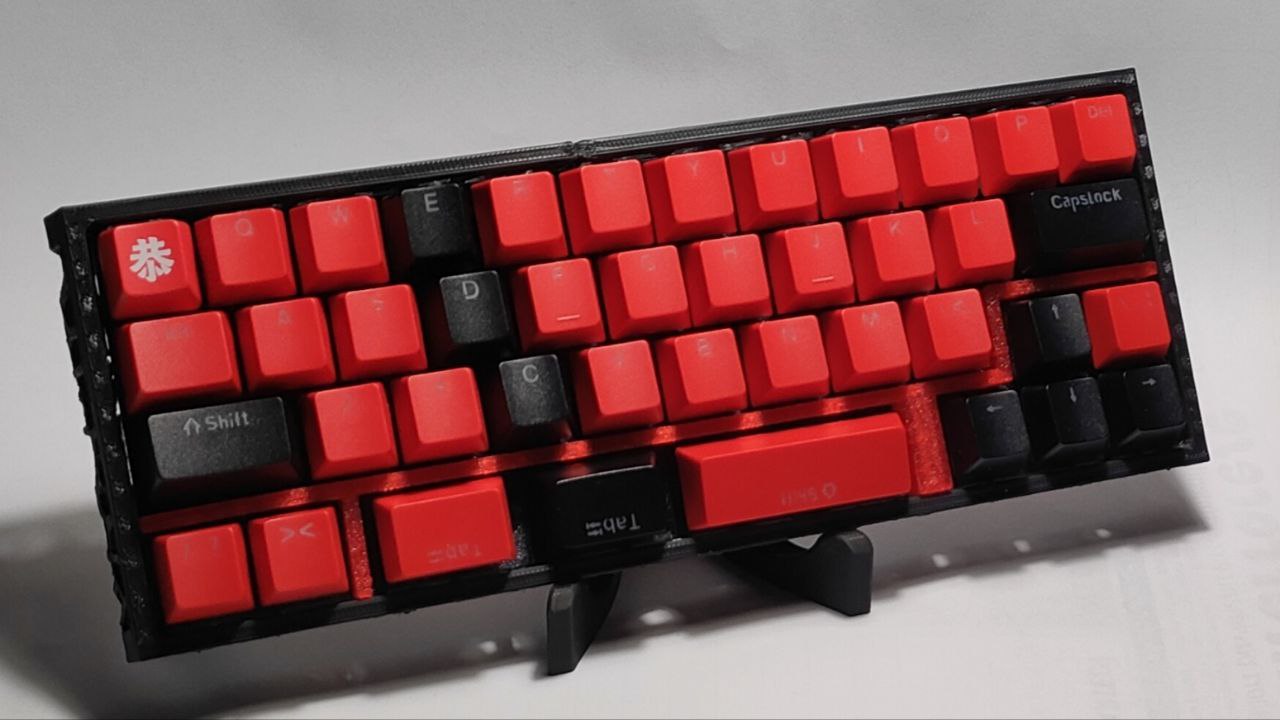

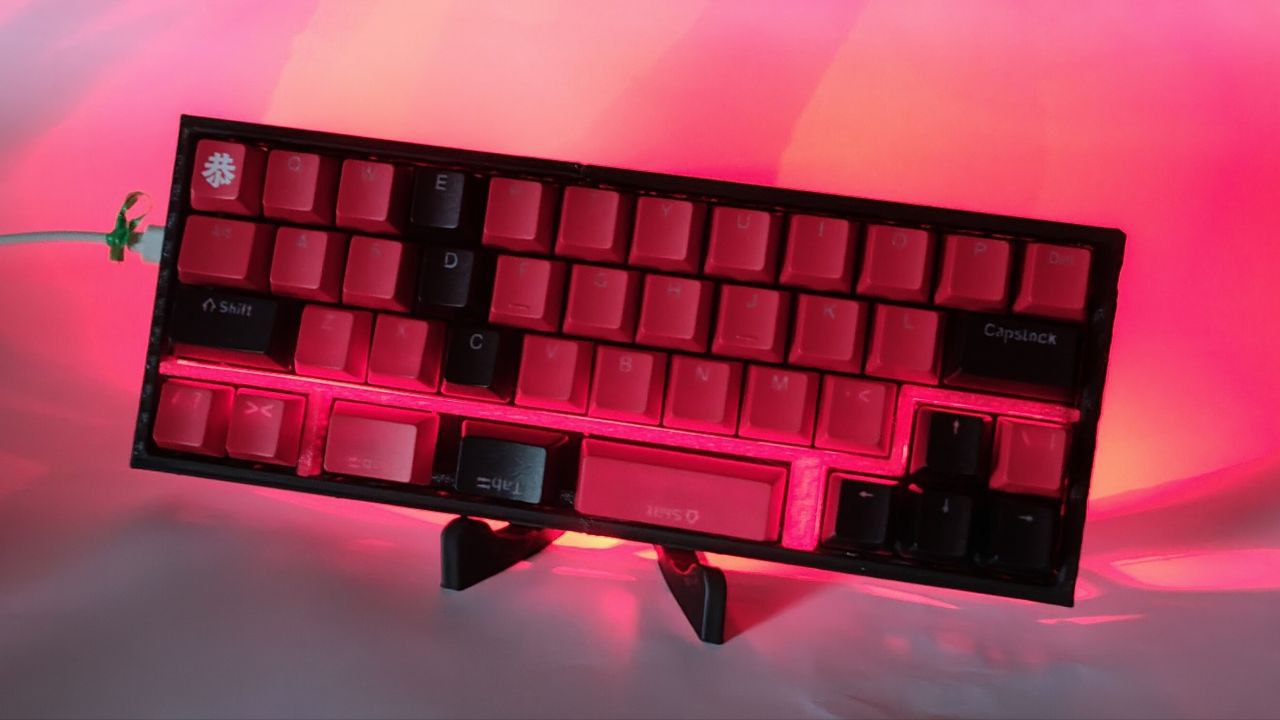

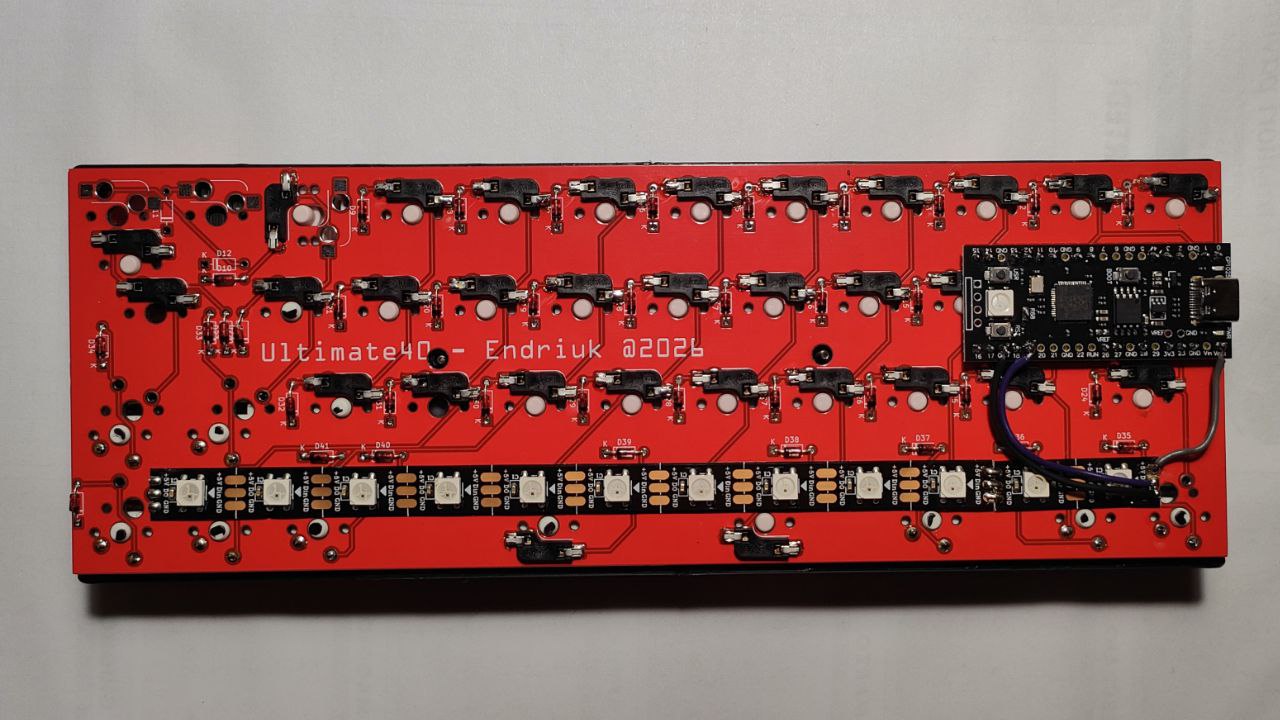

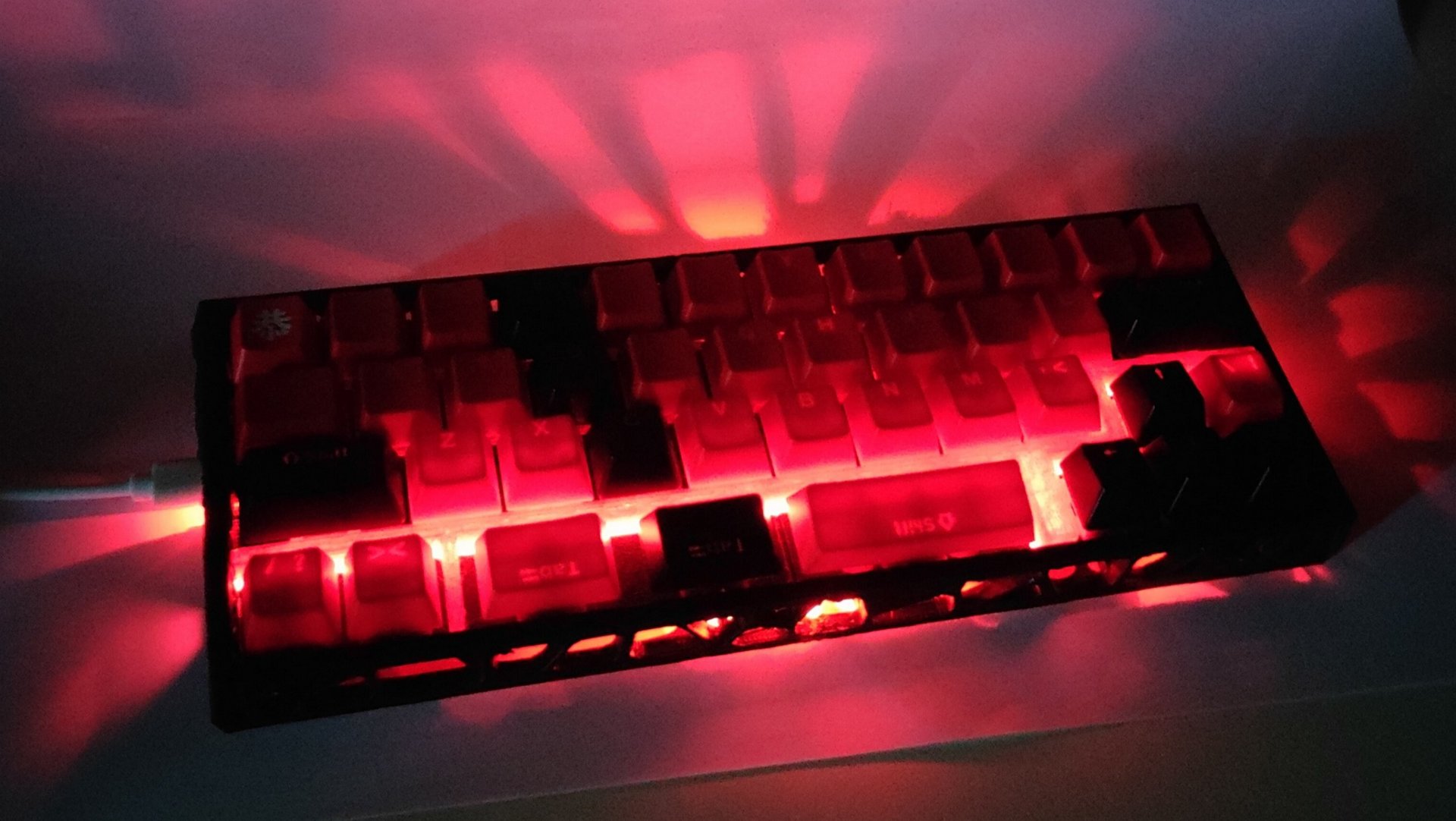

Holy60 è il design molto famoso di un case di KDBfans, caratteristico per la sua struttura reticolare. Ho cercato di emularlo, modificando un progetto clone per layout a 60 tasti per supportare un layout da 40. Ho progettato un PCB ad hoc che fitta molto bene con i colori della tastiera ed è sempre in vista grazie al case non chiuso. Il PCB è pensato in modo da poter supportare diversi layout e gli hotswap sockets, in maniera opzionale. In questo lavoro ho messo un buon impegno anche nell'illuminazione, per restare nel tema della lava.
Circuito: PCB custom
MCU: VCC-GND RP2040 (Pico clone)
Hot-swappable: si
Case: PLA
